自動化預熱鋼管

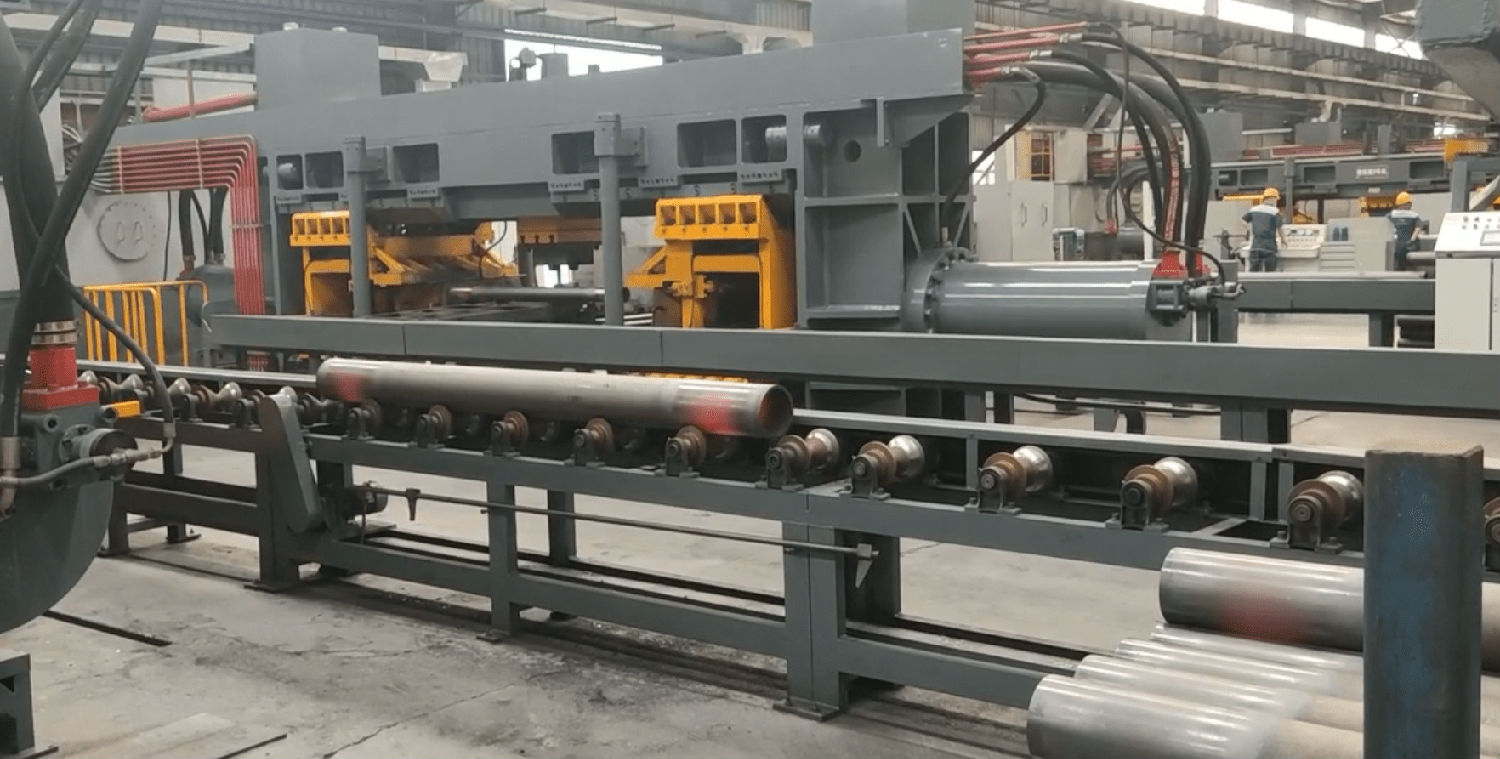

天津揚天科技有限公司需要匹配自動化生產線，加熱單元鋼管預熱處理

一，客戶需求：

1) 目        的：預熱

2) 工件材質：Q235B，Q355，L360等鋼管

3) 參        數：常規直徑 820mm ，920mm ，1020mm  ，1220mm ， 1420mm   厚度22mm

4) 加熱時間：輸送線體速度1m/min

5) 加熱溫度：60°（管內外溫差±3°）

6) 測溫方式：紅外測溫

7) 設    備：中頻全空冷

二，我司給出解決方案：

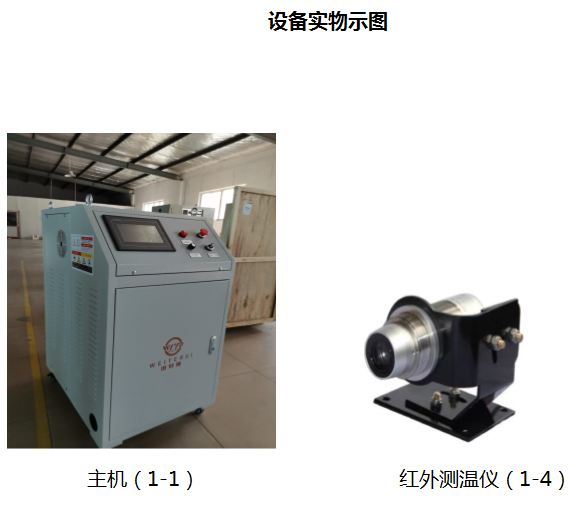

l 一臺WTR-MF100-B-D(100kw)中頻繞線設備

l 設備為全空冷，防水等級IP5

l 感應器適用（ 820mm   920mm   1020mm    1220mm    1420mm）外部用FR-4環氧玻璃布層壓板制作相應的工裝，感應線纜纏繞在工裝內部，感應距離在20mm以內，寬度是80mm，工裝內部配有風冷降溫裝置，保證了感應器溫度。

l 設備可24小時持續運行，一臺主機同時鏈接5個感應器。

l 設備尺寸700mm*550mm*900mm，重量60KG，功率可調5-100kW

l 配有PLC自動檢測有無工件系統，自動調節功率，自動升降紅外系統并可傳送回PLC主機，通過可視化屏幕實時查看溫度變化及曲線

l 配有工裝自動升降臺，設備運行后通過前端視覺感應器判斷工件規格，自動升降臺根據回饋信號自動調整到相匹配工裝感應，再通過升降臺回饋給主機信號調整到相應的功率輸出。
