一、功能介紹

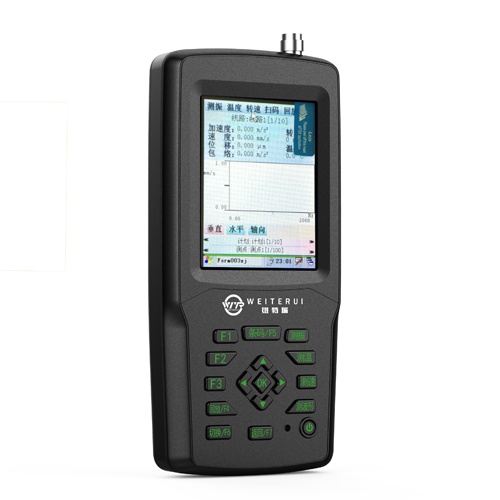

M-INS多功能振動巡檢儀能夠測量多種參數：

? 振動

? 溫度

? 軸承

? 轉速

? 頻率

內置最新的ISO10816國際標準，測量后紅黃綠直接顯示設備健康狀態，配套計算機專用分析診斷軟件，顯示屏幕支持觸摸輸入。

對由設備軸系旋轉和結構問題引起的，如不平衡、軸不對中、松動等故障進行分析，能測量由軸承缺陷或齒輪嚙合問題引起的高頻加速度包絡值，還能測量軸承表面溫度及設備的轉速。非常適于發現機器、軸承和齒輪的早期故障。是對機器和軸承進行故障診斷的綜合測量?jī)x器。具有多協議兼容、工業級設計(IP64)等優點，可廣泛的應用于各大工礦企業。

根據工況要求，可選苯胺防爆型

二、技術參數

? 配接三角剪切式壓電加速度傳感器

? 內置紅外測溫傳感器

? 內置非接觸光電轉速傳感器

? 內置RFID讀卡器ISO14443A/B、

? 顯示屏幕：支持觸摸輸入，分辯率：240×320 彩色3.2英寸QVGA顯示屏，TFT-LCD、65K

? 外部接口：USB接口（10PIN、USB 2.0）

? 內存容量：128MB RAM/1GB Flash存儲

? 擴展插槽：SIM卡、PSAM卡，SD（TF）卡，可支持8G

? 數據存儲：存 5000組振動振值：，波形2000個1024點波形。

? 電源：專用3.7V 2000mAH充電式聚合物電池, 工作電流10~40mA（點亮激光時）待機電流5mA ;連續工作時間20小時.

? 工作溫度：0～50℃，相對濕度：<85%

? 體積：186.5mm×75mm×38.9mm

? 重量：100g（包括電池）

? IP64（防水防塵）設計

三、測量振動參數

1、測量參數

? 位移峰峰值

正、負兩方向間的最大振動距離 —— 反應設備基礎的剛性

? 速度有效值

又稱振動烈度 —— 評價機器振動強烈程度能量

? 加速度峰值

—— 常用于評價滾動軸承和齒輪的狀態

? 高頻加速度包絡有效值

濾掉了和轉軸有關的各種低頻分量后的高頻加速度包絡的能量 —— 它主要反映了滾動軸承和齒輪有損傷時發生的沖擊能量

2、量程頻程和頻響誤差

四、頻譜分析，故障診斷功能

? 測量類型：可以在加速度，速度，位移和包絡四種類型中選擇一種進行測試

? 頻程：可以選擇頻程100HZ、200HZ、500HZ、1000HZ、2000HZ、5000HZ、10000HZ

? 查看類型：包括波形分析、幅值譜、時域診斷、功率譜、對數譜、倒頻譜

? 測量：按照當前選擇的測量類型和頻程開式測量，直到按“停止測量”為止。

五、其它功能

六、配套設備管理軟件系統

? 軟件操作界面

? 軸承數據庫

? 強大的分析診斷功能

? 豐富的打印報告功能
